Vil du også gerne se dit ledningsnet i 3D?

Få dit ledningsnet visualiseret automatisk i 3D, og vedligehold kun dit ledningsnet ét sted i dit normale ledningsregistreringsprogram.

Arbejder du med MicroStation eller PowerCivil har du gratis adgang til modulet GenerativeComponents.

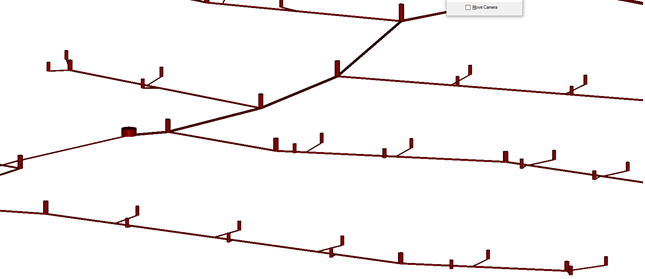

GenerativeComponents kan læse data fra din database og hurtigt tegne ledningsnettet op i 3D. Et stort forsyningsområde tager ca. 15 minutter.

I praksis betyder det, at du vedligeholder dit ledningsnet som du plejer i dit eksisterende system, som f. eks. DanDasGraf, DanVandGraf, ElGraf og VarmeGraf. Der laves et udtræk af databasen som bliver optegnet og visualiseret i en ny tom designfil. Hvis der foretages rettelser/tilføjelser i din driftsdatabase dannes der blot et nyt udtræk. Du skal altså stadig kun vedligeholde data ét sted.

Du kan også bruge andre databaser, GenerativeComponents er ikke kun begrænset til ovennævnte databaser.

I opbygningen af dette setup har det været meget vigtigt for os at sikre, at data kun skal vedligeholdes et sted. Med andre ord skal der ikke tegnes eller gøres andet for at vedligeholde 3D-modellen af dit ledningsnet. Designfil kan bruges i alle Bentleyprodukter og naturligvis også i Autodesks produkter.

Når du starter GenerativeComponents læses en bestemt opsætning, der genererer en 3D ledningsfil ud fra dine data. Denne fil bliver en helt almindelig designfil, der kan anvendes sammen med højdemodeller, mv.

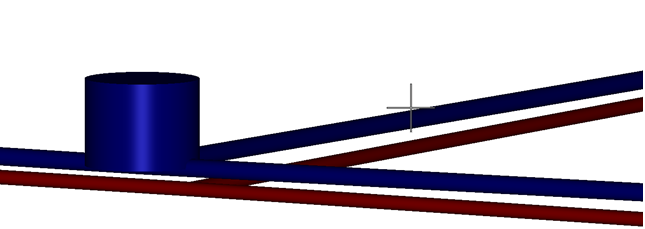

Når 3D data genereres læses data fra knuder. Her læses dæksel- og bundkote samt dimensioner. Ledningerne genereres ud fra dimension samt ind- og udløbskoter. Alle data tegnes som solids. Der tolkes endvidere på afløbskoden, således at f.eks. spildevand bliver rødt og fælles ledninger grønne mv. Dette kan opsættes efter dine ønsker.

Du får også et hurtigt visuelt overblik over dit ledningsnet. Er der fejl i bundkoter, dækselkoter, dimensioner mv? Hvis noget af dette mangler, vil dette blive optegnet i kote 0 og dermed fremgår det hurtigt, om data er valide.

Du kan naturligvis også anvende funktionerne i PowerCivil til at se om ledningerne støder sammen vha. Clash detection.

GenerativeComponents er tilgængeligt i både V8i og CONNECT Edition.

Dette er løsningen for dig, som har behov for at få dine data optegnet i en 3D model til videre brug. Denne løsning er gratis hvis du har en licens til enten MicroStation eller PowerCivil.

Har du lyst til at høre mere om hvordan du meget hurtigt får dine data til 3D, så er du meget velkomne til at kontakte vores CAD-ekspert, Steen Vestergaard.
